]]>我公司最新研發的自旋式活塞式壓力計通過電機帶動活塞系統旋轉，轉動平穩，靜音無 干擾，避免了因手動旋轉不平穩導致的活塞桿斷裂問題 。內置高精度過程信號測量功能，可 快速檢定壓力傳感器 、壓力變送器 、壓力開關等測量類儀表。
產品特點
電機帶動活塞系統旋轉，平穩安全無干擾；
大屏顯示電流 、 電壓 、 開關量 、位移 、 時間 、大氣壓等；
電測信號測量精度 0.02%， 并提供 DC24V 饋電的；
可內置高精度壓力模塊， 直觀讀數；
活塞系統采用碳化鎢，耐磨壽命長
砝碼均采用無磁不銹鋼， 防生銹
一體式活塞系統取得防斷保護專利
模塊化活塞系統方便安裝 、拆卸 、送檢和保養
低重心活塞掛籃，砝碼更穩
主機帶有排污系統，避免堵塞； 回油過濾等讓整機更干凈；
符合國家最新檢定規程JJG59-2022《液體活塞式壓力計檢定規程》
技術參數
|
型號 |
DKH8006A |
DKH8006 |
DKH8025 |
DKH8060 |
DKH8100 |
DKH8160 |
DKH8250 |
|||||||||||
|
測量范圍?MPa |
0.06-0.6 |
0.1-6 |
0.5-25 |
1-60 |
1-100 |
2-160 |
5-250 |
|||||||||||
|
精度等級 |
0.05 級???0.02 級???0.01 級???0.005 級 |
|||||||||||||||||
|
標稱上限?MPa |
0.6 |
6 |
25 |
60 |
100 |
160 |
250 |
|||||||||||
|
標稱下限?MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
5 |
|||||||||||
|
測量上限?MPa |
0.6 |
6 |
25 |
60 |
100 |
160 |
250 |
|||||||||||
|
測量下限?MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
5 |
|||||||||||
|
活塞公稱面積 cm2 |
1 |
0.5 |
0.2 |
0.05 |
0.05 |
0.05 |
0.025 |
|||||||||||
|
底盤及 活塞 |
質量/kg |
0.6 |
0.5 |
0.5 |
0.5 |
1 |
1 |
1.25 |
||||||||||
|
壓力/MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
5 |
|||||||||||
|
專用砝 碼 |
公稱質量 |
0.1 |
0.5 |
0.5 |
2.5 |
1 |
5 |
1 |
5 |
0.5 |
1 |
5 |
0.5 |
1 |
5 |
1.25 |
2.5 |
5 |
|
壓力 |
0. 01 |
0.05 |
0.1 |
0.5 |
0.5 |
2.5 |
1 |
5 |
1 |
2 |
10 |
1 |
2 |
10 |
5 |
10 |
20 |
|
|
數量 |
4 |
10 |
4 |
11 |
4 |
9 |
4 |
11 |
1 |
4 |
9 |
1 |
4 |
15 |
1 |
2 |
11 |
|
|
工作介質 |
25#變壓器油與 煤油混合液 7:1 |
癸二酸酯異辛酯 |
||||||||||||||||
|
接口螺紋 |
M20*1.5 快速內螺*2 |
|||||||||||||||||
電測參數：
電流 0-25mA 0.02%
電壓 0-10V 0.02%
開關量 通斷
激勵電壓 ：直流 24V±2%
壓力模塊精度 ：0.05% 0.02%（可選項）
電源：220V 50Hz
XY-6001 系列氣體壓力源，是我司精心研制的集多功能于一體的先進校驗臺。其突破性地內置過程信號測量功能，可穩定輸出 DC24V 饋電，能夠高效且精準地實現實驗室與現場環境下對壓力變送器、差壓變送器以及壓力開關等各類儀表的快速校準。憑借卓越性能，該產品在諸多領域均有廣泛應用，涵蓋電力、冶金、石油、化工、航空航天、食品衛生以及計量等行業，為各行業壓力相關儀表的校準工作提供了堅實可靠的技術支撐。
二、產品特點
采用先進的密封技術和密封元件，加壓穩定性可靠；
內旋式加壓螺旋桿可放置桌面任何位置；
內置0.02級高精度過程信號測量功能，可直接校準壓力變送器信號并提供24V供電；
廣泛操作性可以滿足計量室或者現場等不同場景校準工作
集成度高，操作簡單快捷，維護方便
三、技術參數
測量范圍：-0.095-6MPa
產品型號：XY-6001
最小調節度：10Pa
電測信號：電流0-25mA 0.02%
電壓0-10V 0.02%
壓力開關測量 通斷
激勵電壓：直流 24V±2%
介 質：純凈水（100MPa以內）或者變壓器油
輸出接口：M20*1.5 內螺紋三接口
XY-6002系列液體壓力源為我公司最新研制的多功能校驗臺，產品內置了過程信號測量功能，可提供DC24V饋電，實現了實驗室和現場壓力變送器、差壓變送器、壓力開關等儀表快速校準功能。該產品廣泛應用于各種需要壓力測試和校準的場合，如電力、冶金、石油、化工、航空航天、食品衛生、計量等領域。
二、產品特點
采用先進的密封技術和密封元件，提高了加壓穩定性；
內旋式加壓螺旋桿可放置桌面任何位置；
內置0.02級高精度過程信號測量功能，可直接校準壓力變送器信號并提供24V供電；
集成度高，操作快捷，維護方便
三、技術參數
測量范圍：0-250MPa
產品型號：XY-6002A 0-60MPa
XY-6002B 0-100MPa
XY-6002C 0-160MPa
XY-6002D 0-250MPa
最小調節度：5KPa
電測信號：電流0-25mA 0.02%
電壓0-10V 0.02%
壓力開關測量 通斷
激勵電壓：直流 24V±2%
介 質：純凈水（100MPa以內）或者變壓器油
輸出接口：M20*1.5 內螺紋三接口
型號:BXY-250
壓力：0-40KPA
精度：0.25級 0.16級
用途：用于校驗普通水銀式血壓計，做為血壓計的標準器使用。精密血壓計做為標準器的一種主要檢驗一般血壓計使用，是醫院，計量所不可缺少的儀器之一。BXY250精密血壓計帶皮囊加壓，是一種簡單但非常實用的校驗設備。
介紹
臺式精密血壓計主要用于對人體血壓做精密測量,并用來檢測單管汞柱血壓計和血壓表。
校驗方法
如對血壓表的準確性有疑問時，可用一只準確的汞柱血壓計或血壓表一同校驗。其方法是將聽診器上“Y”形管取下，其兩端分別接準確的血壓計(血壓表)和校驗的彈簧表式血壓表，第三端接臂帶及氣閥，這樣利用同一壓力，觀察要校驗的血壓表與準確的血壓計(血壓表)的讀數是否葙伺，如不同則說明該校驗的血壓表已不準確，如讀數相同，僅零位有偏差時，并不影響實際使用。如發現血壓表指針不能回復零位時，切勿擅自調節螺釘，以免損害表內機芯，此時應將血壓表送到生產廠家或指定服務部維修。
技術參數
型號：BXY-250
壓力范圍：0-40KPa
精度等級： 0.25級 0.16級
注意事項
彈簧表式血壓計啟用之前，應先作檢查。可正常使用的血壓表平時表盤指針應指在零位，加壓后，反應靈活，并仍能回復至原零位。
YK-120C 智能數字壓力校驗儀采用高精度低功耗大規模集成電路為核心器件,主要由高精度測量芯片、電池充電保護電路、傳感器和信號處理電路組成。該產品內置電流、電壓模塊、24V 電源模塊、可方便校準壓力變送器和其他壓力儀表。
二、產品優勢
高精度與可靠性：采用進口高精度芯體，經老化溫補，確保測量精準穩定。
多功能性:集壓力、電壓、電流、開關量測量及24V輸出多功能于一體。
自動校零補償：自動修正零點/溫度漂移，測量更準確穩定。
三、技術參數 ?
量程：-100kPa~100MPa （范圍內選擇）
壓力型式：絕壓 表壓 密封表壓 ?
壓力單位：MPa;bar;psi;kPa;Kgf/cm2;inHg;mmHg;inH2O ?
精度：0.05% 、0.02% ?
電流測量：0-24mA 精度 0.05% 0.02% ?
電壓測量：0-10V 精度 0.05% 0.02% ?
激勵電壓：直流 24V±2% ?
通訊方式：無通訊/RS485 通訊 ?
補償溫度：（0～50）℃ ?
相對濕度：＜95%； ?
大氣壓力：（86～106）kPa?
存儲溫度：（-20～70）℃。 ?
白色背光，5 位數字顯示，帶進度條顯示 ?
壓力連接：M20 × 1.5mm
1.2 倍過載
四、選型表
|
YK-120C智能數字壓力校驗儀 |
||||
|
代號 |
精度 |
|||
|
S1 |
0.02級 |
|
||
|
S2 |
0.05級 |
|||
|
|
代號 |
信號輸出 |
||
|
|
01 |
無輸出 |
|
|
|
|
02 |
RS485 |
|
|
|
|
03 |
HART |
|
|
|
|
04 |
HART+RS485 |
|
|
|
|
|
代號 |
壓力范圍 |
|
|
|
|
見表1 |
G表壓 ?A絕壓 |
|
|
|
|
|
代號 |
螺紋 |
|
|
|
|
M |
詳見選型表 |
|
示例：YK-120CS202G3M14 YK-120C?智能數字壓力校驗儀?精度 0.05級?輸出 RS485 量程 0-60kp?螺紋 M20*1.5mm |
||||
|
量 程 選 型 表 |
|||||||
|
代號 |
量程 |
代號 |
量程 |
代號 |
量程 |
代號 |
量程 |
|
1 |
10kPa |
2 |
40kPa |
3 |
60kPa |
4 |
100kPa |
|
5 |
160kPa |
6 |
200kPa |
7 |
250kPa |
8 |
400kPa |
|
9 |
600kPa |
10 |
1MPa |
11 |
1.6MPa |
12 |
2.5MPa |
|
13 |
4MPa |
14 |
6MPa |
15 |
10MPa |
16 |
16MPa |
|
17 |
25MPa |
18 |
40MPa |
19 |
60MPa |
20 |
100MPa |
|
21 |
±20kPa |
22 |
± 50kPa |
23 |
± 5kPa |
24 |
± 10kPa |
|
25 |
30kPa |
26 |
50kPa |
27 |
± 100kPa |
28 |
10kPa |
|
29 |
500kPa |
30 |
1MPa |
31 |
100kPa |
32 |
200kPa |
|
33 |
-20kPa-0 |
34 |
-50kPa-0 |
35 |
2MPa |
36 |
-10kPa-0 |
|
37 |
-100kPa-0 |
38 |
定制 (絕壓、表壓、大氣壓) |
|
|
|
|
|
備注：A 代表絕壓；無標注代表表壓； |
|||||||
|
螺 紋 連 接 方 式 |
|||||||
|
代號 |
連接方式 |
代號 |
連接方式 |
代號 |
連接方式 |
代號 |
連接方式 |
|
01 |
M6*1 |
02 |
M8*1 |
03 |
M8*1.25 |
04 |
M10*1 |
|
05 |
M10*1.5 |
06 |
M12*1 |
07 |
M12*1.25 |
08 |
M12*1.5 |
|
09 |
M14*1 |
10 |
M14*1.5 |
11 |
M16*1 |
12 |
M16*1.5 |
|
13 |
M18*1.5 |
14 |
M20*1.5 |
15 |
M27*2 |
16 |
G1/8 |
|
17 |
G1/4 |
18 |
G3/8 |
19 |
G1/2 |
20 |
G3/4 |
|
21 |
G1 |
22 |
1/8NPT |
23 |
1/4NPT |
24 |
3/8NPT |
|
25 |
1/2NPT |
26 |
3/4NPT |
27 |
R1/8 |
28 |
R1/4 |
|
29 |
R3/8 |
30 |
R1/2 |
31 |
ZG3/4 |
32 |
7/16UNF |
|
33 |
7/16UNF ( 內 ) |
34 |
G1/4 ( 內 ) |
35 |
卡箍 ( 50.5 ) |
36 |
KF16 |
|
37 |
法蘭 DN15 |
38 |
法蘭 DN20 |
39 |
法蘭 DN25 |
40 |
法蘭 DN32 |
|
41 |
法蘭 DN40 |
42 |
法蘭 DN50 |
43 |
法蘭 DN80 |
44 |
定制 |
|
備注：代號 35 以下需要單獨購買接口附件 |
|||||||
五、證書
]]>
XY-2002高壓氣體壓力源是我公司開發研制的用于高壓、中壓、低壓氣體壓力及真空壓力的壓力源，該產品產品選用優質進口不銹鋼及鋁合金材料。采用先進的航空密封技術及密封材料，經過多種加工工藝精制而成，產品的獨特結構和極易操作的特點是校驗壓力表、壓力變送器、壓力傳感器等其他壓力儀表及真空壓力儀表的理想設備。
二、特 點
◆傳壓介質為空氣，清潔衛生，不污染環境，提高校驗儀表的準確度
◆集正、負造壓于一體，正、負壓轉換方便
◆開放式結構，操作簡單，極易維護
◆杠桿式加壓，超大范圍加減壓，使升降壓過程更穩定
◆可外接氣源，省時省力
◆精細微調，提供更高的顯示分辨力
◆3個輸出口，可以同時校驗2塊表，亦可按照客戶需求定制多個輸出口
◆輸出口采用快速活接頭，不用扳手便可輕松拆裝儀表
◆出廠配精致便攜的鋁合金手提箱
三、技術參數
◆ 型號：XY-2002
◆造壓范圍：(－0.095～10）MPa。
◆選型 XY-2002c(－0.095～10）MPa 高壓
◆輸出口尺寸：M20*1.5(可根據現場儀表接口不同提供各種轉換接頭，詳見壓力附件)
◆最小可控調節度：10Pa
◆輸出接口：M20×1.5（三個）
◆體積：300mm×300mm×150mm
◆重量：10kg
]]>

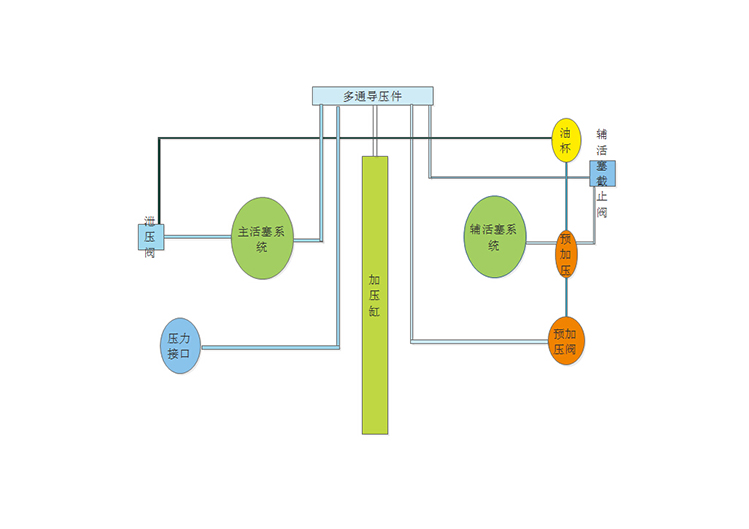

主輔機一體活塞式壓力計主要用來檢測活塞式壓力計使用，主輔機一體活塞式壓力計可以同時安裝2個活塞頭，一個安裝標準活塞頭，一個安裝被檢活塞頭，通過起始平衡法等檢定方法，計算出被檢活塞系統的面積，同時根據百分表測試出被檢活塞的下降數據。
標稱范圍/測量范圍：
0.04~0.6MPa;0.1~6MPa;1~60Mpa;2~100MPao
準確度：
0.005級( +0.005% );0.01級(+0.01%);
0.02級(+0.02%) ;0.05級(+0.05% )。
二、概述
滿足JJG59-2007《活塞式壓力計檢定規程》和JJG99-2006 《砝碼》、國家計量檢定規程。
活塞桿和活塞筒采用碳化鎢材質精工研磨保證了活塞良好的鑒別力
采用低重心結構，活塞系統更加平穩
活塞系統采用碳化鎢一體保護結構，保護軸直徑為10毫米，保護軸同 活塞桿均為碳化鎢材質，一體成型。保證了活塞系統不在使用中損壞，此保護方案為我公司自主研發可高效保護活塞系統（正在申請發明性專利
活塞壓力計采用外置式位移接近傳感器，可實時顯示活塞系統位置的變化，顯示系統為數碼管顯示，更加直觀，活塞位移高度為0-3毫米。外置位移系統非嵌入活塞系統，不影響活塞保護系統
活塞壓力計采用排污系統，在活塞系統下方，輸出接口下方均有排油管路，油直接回流至油杯，保證了活塞臺面的干凈和衛生,全方位排油系統 遠超單一的活塞系統排油,使臺面更加無油
活塞缸采用自密封系統，密封圈可以保證30000次循環打壓不泄露，真正做到方便和便捷.
活塞配置預加壓裝置，讓打壓更輕松主
]]>DK系列活塞式壓力計是在我廠YS系列活塞式壓力計,KY、JY系列活塞式壓力計的基礎上重新設計，優化了結構，具有超級耐磨性及完美的可靠性。DK系列活塞式壓力計最高精度0.005%。量程最大為160MPa。DK系列采用模塊化結構，一個平臺可安裝不同活塞系統，達到經濟實用的目的。
二、性能特點
?模塊化：活塞系統和壓力發生器全模塊化結構，各種模塊可實現單一工作或組合功能。
?穩定性：液體活塞采用低位砝碼，確保高可靠與穩定性。
?互換性：活塞量程可通過更換套筒單元任意互換。???
?活塞套筒單元：采用碳化鎢材料制成，其他部分采用優質奧氏體不銹鋼制成，可有效避免變形。
?砝碼：采用退磁優質奧氏體不銹鋼。
?轉動速度：自由轉動狀態下，轉動速度的衰減與時間有關，例如60MPa產品，30分鐘后轉速從最初的33.0 rpm下降到24.8rpm。這也說明活塞套筒間隙的壓力分布是均勻的。
?有效面積：在標準大氣壓和20℃條件下，活塞套筒單元的平均有效面積，以及壓力變形系數可以通過基準壓力計測量。
?活塞下降速度：量程為60MPa的情況下，活塞下降速度與壓強成線性關系。在量程為100MPa的情況下，對于所有組件，活塞下降速度和有效面積與壓強成線性關系，最大下降速度小于5μm/s，最大有效面積改變小于0.0006mm。
三、儀器優點
?加壓系統采用硬密封，不依靠O型圈密封，不用換皮碗，不存在漏壓問題，不用經常拆裝。
?預加壓不帶閥，不用關預加壓閥，從此項技術可以看出我廠機加工水平。
?加壓系統硬密封，加壓桿細，一只手加壓到100MPa非常輕松。
?活塞筒活塞桿為德國高精度車床產品，無需手工研磨，不存在下降速度不一致，不存在所謂的下降延時不合格。
?采用低位活塞式壓力計，活塞壓力計重心更低，活塞旋轉更平穩。
